Engineering drawing |इंजीनियरिंग ड्राइंग



“एक ड्राइंग एक वास्तविक वस्तु के ग्राफिकल प्रतिनिधित्व होती है। इंजीनियर अपने विचारों को ड्राइंग के माध्यम से कागज पर व्यक्त करता है। ड्राइंग का उपयोग रेखाओं के माध्यम से किसी विशेष वस्तु के आकार और आकृति की समझाने के लिए किया जाता है और  जो ड्राइंग मे  दी गई रेखाओं द्वारा व्यक्त नहीं किया जा सकता, उसे भी समझाया जाता है। एक अच्छी ड्राइंग आसान तरीके से वस्तु के बारे में विस्तृत जानकारी प्रदान करती है। ड्राइंग को इंजीनियर की भाषा कहा जाता है |

ड्राइंग को बेहतर समझने के लिए व्यक्ति को विभिन्न प्रकार की ड्राइंग में उपयोग की जाने वाली मानक अनुशासन, मूल चिन्ह और नियमों को जानना चाहिए।”



ड्राइंग स्केल ( Drawing Scale ) किसे कहते है ?



पेपर पर वास्तविक वस्तुओं का असली आकार जैसे कार, वायुयान आदि का वास्तविक आकार बनाना कठिन होता है, साइज को रिपेरजेंट  करने के लिए हमें ड्राइंग  स्केल की आवश्यकता होती है । ड्राइंग स्केल को रेप्रेजेंटेटिव फ्रैक्शन (RF) भी कहा जाता है।“

हम ड्राइंग स्केल  को 1:20 या 1/20 के रूप में लिख सकते हैं। इसेमे पहला नंबर हमेशा कागज पर ड्राइंग की लंबाई को दर्शाता है, और दूसरा नंबर वास्तविक वस्तु की लंबाई को दर्शाता है। यह तुरंत दिखाता है कि ड्राइंग पर रेखा के आकार और वास्तविक आकार के अनुपात क्या है। 1/20 का RF यह दर्शाता है कि वस्तु का वास्तविक आकार उसी वस्तु के खींचे गए आकार का 20 गुना है।”

“एक-से-एक (1:1) का स्केल वास्तविक आकार में खींची गई वस्तु को दिखाता है। उदाहरण के तौर पर दो-से-एक (2:1) का स्केल बताता है कि ड्राइंग में वस्तु को उसके वास्तविक आकार से दो गुना बढ़ा दिया गया है। एक-से-दो (1:2) का स्केल दिखाता है कि वस्तु को उसकी आधी आकार में कम कर दिया गया है, आदि

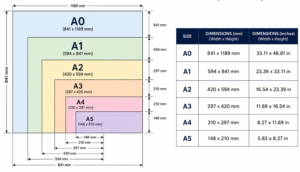

ड्राइंग शीट के आयाम(Dimensions of Drawing Sheets) क्या है?



 तकनीकी ड्राइंग के लिए सामान्य पेपर साइज़ को A फॉर्मेट्स के रूप में जाना जाता है। A फॉर्मेट सीरीज में, सबसे बड़े आकार को A0 कहते हैं। A1 का साइज A0 के आधा होता है जबकि A 2 , A 1 का आधा आकार होता है और इसी तरह आगे जाते हुए एक उच्च क्रम का पेपर साइज़ (जो हमेशा छोटा होता है) पिछले साइज़ को बस उसके लंबे साइड को आधा करके प्राप्त किया जाता है। तकनीकी ड्राइंग में A 4 का साइज़ सबसे छोटा पेपर साइज़ पाया जाता है। नीचे ए फॉर्मेट पेपर साइज़ दिए गए हैं:-

• A0: 841 mm × 1189 mm

• A1: 594 mm × 841 mm

• A2: 420 mm × 594 mm

• A3: 297 mm × 420 mm

• A4: 210 mm × 297 mm

• A5: 148 mm × 210 mm

• A6: 105 mm × 148 mm

• A7: 74 mm × 105 mm

• A8: 52 mm × 74 mm

• A9: 37 mm × 52 mm

• A10: 26 mm × 37 mm

 A1 फॉर्मेट पेपर साइज़ को तकनीकी ड्राइंग में आमतौर पर उपयोग किया जाता है।

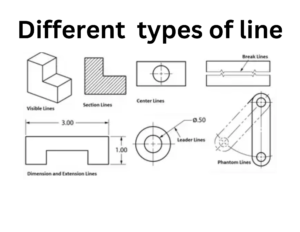

बुनियादी रेखा प्रकार(Basic Line Types)



किसी भी ड्राइंग की बुनियाद एक रेखा होती है। सही प्रकार की रेखा का उपयोग सही ड्राइंग बनाने में मदद करता है। नीचे दिए गए तालिका में कुछ बुनियादी रेखा प्रकार और मोटाई दिखाई गई है जो विभिन्न उद्देश्यों के लिए प्रयोग किए जाते हैं।

रेखाओं का अर्थ:



 विजिबल  या ऑब्जेक्ट रेखाएं (Visible or object lines):

दिखाई देने वाली/विजिबल रेखाएं   current view को प्रतिदर्शित करती हैं।

सेंटर लाइन (center line ) :-

इसका प्रयोग किसी भी पार्ट का मध्य भाग दिखाने के लिए जिससे उसके दोनों भाग एक समान दिखे जैसे वृत्तों के केंद्र आदि के लिए प्रयोग की जाती है |

फेंटोम लाइन  (phantom line ) :–

इस लाइन का प्रयोग किसी भी भाग की काल्पनिक स्थिति जैसे की घुमावदार स्थिति आदि को दिखने के लिए किया जाता है |

प्रक्षेपण (Projections)

प्रक्षेपण वह दृश्य है जिसे किसी प्लेन/समतल पर खींचा हुआ माना जाता है, जिसे प्रक्षेपण तल कहा जाता है

Line of Sight

यह एक दर्शक की आंख और वस्तु के बीच एक काल्पनिक प्रकाश रेखा है।  दो प्रकार की रेखाएं होती हैं: समान्तर(parallel ) और संघटित ( converge.)

सेक्शन व्यूज (Sectional Views )

सेक्शन व्यूज के जरिए वस्तुओं की आंतरिक संरचना को दिखाने के लिए चित्रण तकनीक होती है। इससे वस्तु के संबंधित अंगों को समझने में मदद मिलती है।

ईसोमेट्रिक प्रक्षेपण (Isometric projection ) किसे कहते है?

ईसोमेट्रिक प्रक्षेपण में, तीनों अक्षों के साथ सभी आयाम(dimensions) सच्चे आकार में बनाए जाते हैं। ईसोमेट्रिक प्रक्षेपण वस्तु के तीन दृष्टिकोणों को देखा जाता है ताकि वस्तु का सटीक प्रस्तुतिकरण हो सके।”

ऑर्थोग्राफिक प्रक्षेपण (Orthographic projection) किसे कहते है?



 इस प्रक्षेपण में, एक वस्तु को एक विशिष्ट तरीके से प्रस्तुत किया जाता है जिसमें अधिक view आवश्यक होते  हैं। यह एक समान्तर प्रक्षेपण तकनीक है जिसमें समान्तर दृष्टिकोणों को प्रक्षेपण तल के लंबवत रेखाओं से खींचा जाता है।”

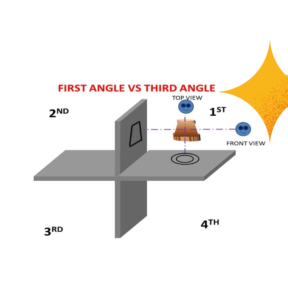

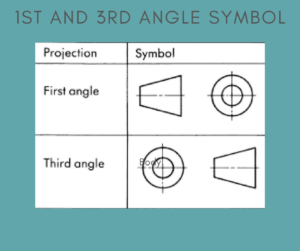

पहले कोण प्रक्षेपण (First Angle Projection) किसे कहते है?

 यहां, मुख्य दृश्य (फ्रंट व्यू) को आधार (संदर्भ) माना जाता है और अन्य दृश्य उस दृश्य के ‘प्रतिबिम्ब’ के रूप में बनाए जाते हैं। उदाहरण के लिए, बाईं तरफ दृश्य को मुख्य दृश्य के दाईं तरफ खींचा जाता है। उसी तरह, टॉप व्यू (प्लान) को मुख्य दृश्य के नीचे खींचा जाता है, इत्यादि।

तृतीय कोण प्रक्षेपण (Third Angle Projection) किसे कहते है?

यहां, मुख्य दृश्य (फ्रंट व्यू) को आधार (पहले की तरह) माना जाता है लेकिन अन्य दृश्य उस दृश्य के ‘प्रतिदर्शन’ के रूप में बनाए जाते हैं। बाईं तरफ दृश्य को मुख्य दृश्य के बाईं तरफ खींचा जाता है। उसी तरह, टॉप व्यू (प्लान) को मुख्य दृश्य के ऊपर खींचा जाता है।
