Geometrical Construction
इंजीनियरिंग ड्राइंग में ज्यामिति निर्माण एक महत्वपूर्ण तकनीक है जो अभियांत्रिकी के क्षेत्र में विभिन्न प्रकार के योजनाओं को व्यावसायिक रूप से डिजाइन और विकसित करने में मदद करती है। यह तकनीक बेसिक ज्यामिति यानी बुनियादी ज्यामिति का उपयोग करती है जिससे विभिन्न आकार और आकृतियों को सही रूप से ड्रा किया जा सकता है। यह ड्राइंग और नक्शे बनाने की प्रक्रिया में अहम भूमिका निभाती है जिससे इंजीनियर विभिन्न परियोजनाओं को प्रभावी तरीके से पूरा कर सकता है।
इंजीनियरिंग ड्राइंग में निम्नलिखित बेसिक ज्यामिति निर्माण के प्रमुख तरीके होते हैं:
- रेखाएँ और कोण: इंजीनियरिंग ड्राइंग में सरल रेखाएँ और कोण निर्माण के लिए प्राथमिक चरण है। सीधी रेखाएँ, ज्यामिति रेखाएँ, अंतरिक्ष रेखाएँ, रेखा सेकंड और कोण के माध्यम से निर्मित की जा सकती हैं।
- वर्तुल और गोला: वर्तुल और गोला निर्माण का उद्देश्य विभिन्न रंगों और आकारों के गोला बनाना होता है, जो उत्पादन प्रक्रिया में उपयोगी होते हैं। वर्तुल एक बिंदु से निकली एक सीधी रेखा होती है, जो वर्तुल का भाग बनाती है।
- निर्माण रेखाएँ: निर्माण रेखाएँ इंजीनियरिंग ड्राइंग में आकार और आकृति को निर्दिष्ट करने के लिए उपयोग की जाती हैं। ये रेखाएँ अंकित आकार और लम्बाई को निर्दिष्ट करने के लिए प्रयोग की जाती हैं।
- चतुर्भुज और त्रिकोणमिति: इंजीनियरिंग ड्राइंग में विभिन्न प्रकार के चतुर्भुज और त्रिकोणमिति निर्माण किए जाते हैं, जो योजना के आकार को समझाने और विशेषताओं को निर्धारित करने में मदद करते हैं।
ये कुछ इंजीनियरिंग ड्राइंग में बेसिक ज्यामिति निर्माण के मुख्य तरीके हैं, जिन्हें योजना और निर्माण कार्यों में सफलतापूर्वक उपयोग किया जाता है। इन तकनीकों को समझने और अभ्यास करने से एक अच्छे इंजीनियरिंग ड्राफ्टस्मैन बनने में मदद मिलती है।
बेसिक इंजीनियरिंग ड्राइंग के लिए कौन-कौन से उपकरण प्रयोग किए जाते हैं?
बेसिक इंजीनियरिंग ड्राइंग को बनाने के लिए विभिन्न प्रकार के उपकरण प्रयोग किए जाते हैं जो इसकी सटीकता और विशेषता को सुनिश्चित करते हैं। ये उपकरण हैं:
- सेट स्केल(Scale): सेट स्केल एक छोटी, प्लास्टिक या मेटल की स्केल होती है जिसमें विभिन्न इकाइयों में माप दी गई होती है, जैसे मिलीमीटर या सेंटीमीटर। यह ड्राइंग में लंबाई, चौड़ाई, और उचाई जैसी मापों को मापने में मदद करती है।
- कंपास(Compass): कंपास एक ज्यामिति उपकरण है जिसका उपयोग वृत्तकोण और वृत्ताकार आकृतियों के निर्माण में किया जाता है। यह विभिन्न आकारों के वर्तुलों और गोलों के बनाए जाने के लिए भी प्रयोगी होता है।

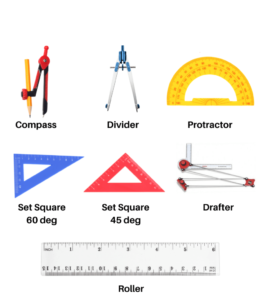

Basic geometric tool - पेन्सिल(Pencil): पेन्सिल ड्राइंग बनाने के लिए सबसे अधिक प्रयोग किया जाने वाला उपकरण है। इसके साथ ड्राइंग बनाने में आसानी होती है और गलतियों को सुधारने में भी मदद मिलती है।
- रबर(Eraser): रबर का उपयोग उन गलतियों को मिटाने में किया जाता है जो पेन्सिल से बनी ड्राइंग में हो जाती हैं। इससे ड्राइंग स्पष्ट और सुव्यवस्थित दिखती है।
- ड्राफ्टिंग बोर्ड: ये खास तरह का फ्लैट बोर्ड होता है जिसका उपयोग ड्राइंग बनाने के लिए किया जाता है। इसमें ड्राइंग पेपर फिक्स होता है जो ड्राइंग को स्थायी रूप से रखता है।
- प्रोट्रेक्टर(Protractor): प्रोट्रेक्टर एक खास यंत्र है जिसका उपयोग विभिन्न कोणों और आकारों को मापने और ड्राइंग में दर्शाने के लिए किया जाता है।
- डिवाइडर(Divider): डिवाइडर सरल रूप से विभिन्न समांतर रेखाओं और अंतरिक्षों को बनाने के लिए प्रयोग किया जाता है।
- ड्राफ्टिंग पेपर: यह विशेष प्रकार का पेपर होता है जिस पर ड्राइंग बनाई जाती है। यह पेपर आकार और उत्पादन योजना के लिए उपयुक्त होता है।
- पर्शियनर (French Curves): पर्शियनर/कर्व उपकरण कोण और आकृति के गैर-सामान्य आकारों को बनाने में मदद करता है।
- मिनी ड्राफ्टर(Mini Drafter): मिनी ड्राफ्टर एक छोटा ताकनीकी यंत्र होता है जो इंजीनियरिंग और आर्किटेक्चरल ड्राइंग बनाने में प्रयोग किया जाता है। यह ड्राफ्टिंग के क्षेत्र में सटीक और आसान ड्राइंग बनाने के लिए उपयोगी होता है।
- कंप्यूटर-आधारित सॉफ्टवेयर: इंजीनियरिंग ड्राइंग को बेहतर और समय से बचाने के लिए विभिन्न कंप्यूटर-आधारित सॉफ्टवेयर उपलब्ध हैं जैसे कि AutoCAD और SolidWorks जो डिजाइन को और अधिक उन्नत बनाने में मदद करते हैं।
ये कुछ बेसिक इंजीनियरिंग ड्राइंग के लिए उपयोग होने वाले उपकरण हैं। इन उपकरणों का उचित उपयोग करके इंजीनियरिंग ड्राइंग को सटीक और निश्चित बनाया जा सकता है।
